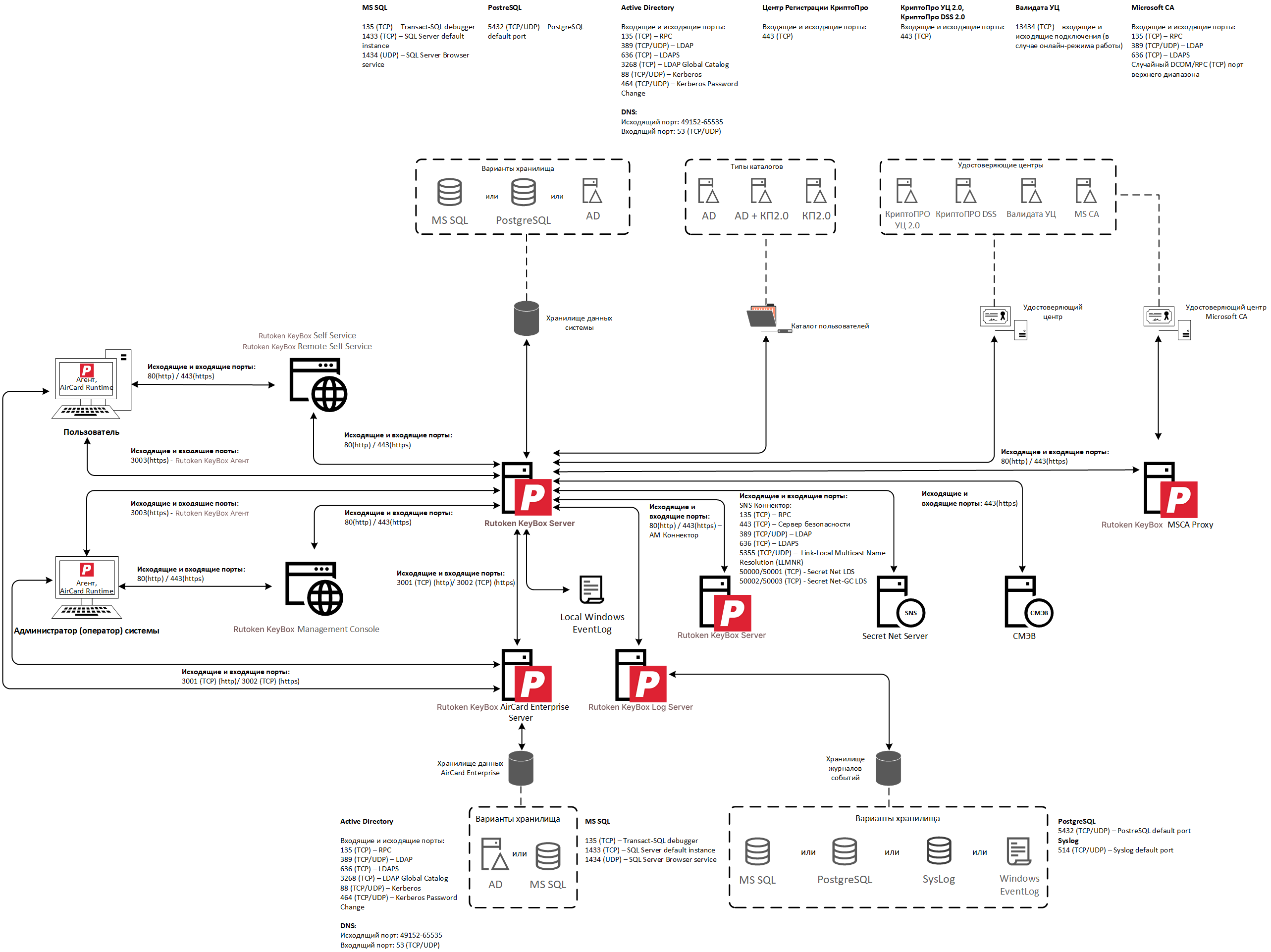

На схеме представлена инфраструктура сетевого взаимодействия между компонентами Rutoken KeyBox.

Сервер Rutoken KeyBox

Веб-приложения, HTTP, HTTPS
  • 80 (TCP)
  • 443 (TCP)
  • 3001/3002 (TCP) для Indeed AirCard Enterprise
  • 3003 (TCP) для Rutoken KeyBox Agent
Почтовые уведомления, SMTP-сервер (исходящие подключения)
  • 25 (TCP)
  • 465 (TCP)
  • 587 (TCP)
Active Directory
  • 53 (TCP/UDP), исходящие подключения – DNS
  • 135 (TCP) – RPC
  • 389 (TCP/UDP) – LDAP
  • 636 (TCP) – LDAPS
  • 3268 (TCP) – LDAP Global Catalog
  • 3269 (TCP) – LDAP Global Catalog SSL
  • 88 (TCP/UDP) – Kerberos
  • 464 (TCP/UDP) – Kerberos Password Change
Microsoft SQL Server
  • 135 (TCP) – Transact-SQL debugger/RPC
  • 1433 (TCP) – SQL Server default instance
  • 1434 (UDP) – SQL Server Browser service
  • 4022 (TCP) – Service Broker
PostgreSQL5432 (TCP/UDP) - PostgreSQL default port
Microsoft Enterprise CA
  • 135 (TCP) – RPC
  • 389 (TCP/UDP) – LDAP
  • 636 (TCP) – LDAPS
  • 49152 - 65535 – случайный DCOM/RPC (TCP) порт верхнего диапазона

Microsoft CA реализован с помощью технологии DCOM. По умолчанию приложения DCOM используют случайные номера TCP-портов верхнего диапазона, но есть возможность задать номер TCP-порта для удостоверяющего центра

КриптоПро УЦ 2.0 и КриптоПро DSS 2.0443 (TCP)
Валидата УЦ13434 (TCP) – порт по умолчанию для RPC сервера Центра Регистрации Валидата УЦ в онлайн-режиме работы
Indeed Access Manager
  • 80 (TCP)
  • 443 (TCP)
Secret Net Studio
  • 135 (TCP) – RPC
  • 443 (TCP) – cервер безопасности
  • 389 (TCP/UDP) – LDAP
  • 636 (TCP) – LDAPS
  • 5355 (TCP/UDP) –  Link-Local Multicast Name Resolution (LLMNR)
  • 50000/50001 (TCP) - Secret Net LDS
  • 50002/50003 (TCP) - Secret Net-GC LDS

Клиентские рабочие станции

DNS53 (TCP/UDP), исходящие подключения
Веб-приложения, HTTP, HTTPS
  • 80 (TCP)
  • 443 (TCP)
  • 3001/3002 (TCP) для Indeed AirCard Enterprise
  • 3003 (TCP) для Rutoken KeyBox Agent
